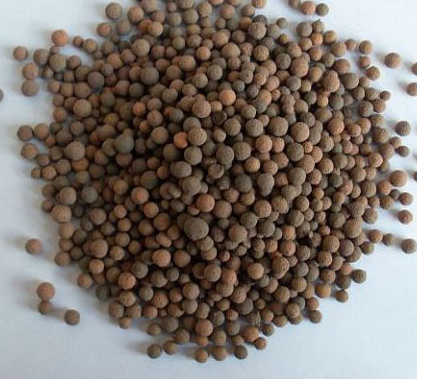

陶粒，说白了，就是陶制的颗粒。陶粒的表面特征绝大多数呈圆形或椭圆形球体，但也是有一些仿碎石陶粒并不是圆形或椭圆形球体，而呈不规则碎石状。陶粒形状因工艺不一样而各异。它的表面是一层坚硬的外壳，这层外壳呈陶质或釉质，具有隔水保气作用，一起赋予陶粒较高的强度。考虑到生产陶粒的质料有许多，陶粒的种类也有许多，因此颜色也就有许多。焙烧陶粒的颜色大多数为暗红色、赭红色，也是有一些特殊种类为灰黄色、灰黑色、灰白色、青灰色等。
     陶粒特性：
     1. 密度小，质轻。陶粒自身的堆积密度小于1100Kg/m3,一般为300~900Kg/m3。以陶粒为骨料加工制作的混凝土密度为100~1800Kg/m3，相对应的混凝土抗压强度为30~40MPa。陶粒的明显特点为表面坚硬，而内部有许许多多的微孔。这一些微孔赋予陶粒质轻的特性。200号陶粒混凝土的密度为1600Kg/m3左右，而一致标号的一般混凝土的密度却高达2600Kg/m3，二者相距1000Kg/m3。

陶粒的许多特性你是不是都了解了
     2.保温，隔热。陶粒考虑到内部多孔，故具有良好的保温隔热性，用它装备的混凝土热导率一般为0.3~0.8W/（m.k）
     3.耐热性好。陶粒具有超卓的耐火性。一般陶粒混凝土或陶粒混凝土砌块集保温，抗震，抗冻，耐火等功能为一体，尤其是耐火性是一般混凝土的4倍多。对一致的耐火周期，陶粒混凝土的板材厚度比一般混凝土薄20%。除此之外，陶粒还可以装备耐火度1200℃以下的耐火混凝土。在650℃的高温下，陶粒混凝土能保持常温下强度的85%。而一般混凝土只可以保持常温下强度的35%~75%。
     4.抗震功能好。陶粒混凝土考虑到质量轻，弹性模度低，抗变形功能好，故拥有比较好的抗震功能。在1976年唐山大地震中，天津建筑的4栋陶粒混凝土大板建筑均基本上完好，并能正常使用，而且周围适当数量的砖混建筑都不同程度的遭受震害。这虽然与建筑结构系统相关，但是陶粒混凝土拥有良好的抗震功能也是一个重要的缘故。
     5.吸水率低，抗冻功能和耐久功能好。陶粒混凝土耐酸、碱腐蚀和抗冻功能强于一般混凝土。250号陶粒混凝土，15次冻融循环的强度损失不大于2%。1996年有关部门对全国自1985年至今所建的陶粒混凝土工程开展评测，结果显示，不论是预制的或是现浇的，室内的与室外的，所含钢筋均为锈蚀，测得碳化深度一般不大于30mm，后期强度还可以继续增长，不难看出，陶粒混凝土是一类优质的建筑材料。
     6.优异抗渗性。根据数次测试，陶粒混凝土的抗渗功能强于一般混凝土。以20MPa陶粒混凝土与一般混凝土为比如，经数次测试开展比照，一般混凝土的抗渗指数为B6，而陶粒混凝土则可达B18至B25。1970年天津用20MPa的陶粒混凝土建筑的防空通道（深3m,地下水位0.9m），至1980年查看时未见渗漏状况。宁波建筑的两条20MPa陶粒混凝土囤船（载重量80t），水上作业13年，不曾呈现渗漏状况。所以陶粒混凝土是制作水坝，地下工程的优质建筑材料的一种。
